Operación de la unidad de aire fresco

Operación de la unidad de aire frescoSe utiliza para procesar aire fresco. En un edificio grande, la unidad de aire fresco se utiliza generalmente junto con un fancoil. El ventilador de aire fresco fancoil es en realidad casi lo mismo que un aire acondicionado. En circunstancias normales, el aire acondicionado tiene una salida de aire fresco, y el aire fresco se utiliza para garantizar la calidad del aire interior y complementar el aire de escape interior. Dado que la unidad fancoil no tiene salida de aire fresco, es necesario que la proporcione una unidad de aire fresco. El aire fresco tratado proporcionado por la unidad de aire fresco y el aire de retorno tratado por la unidad fan coil pueden mezclarse primero y luego ser procesado por la unidad fan coil antes de enviarse a la habitación.





La diferencia entre unidad de aire fresco y unidad de aire acondicionado:

La unidad de aire fresco procesa principalmente aire exterior, mientras que la unidad de aire acondicionado se utiliza para procesar el aire procesado por el ventilador de aire fresco. Sin embargo, la unidad de aire fresco puede tener aire de retorno y el aire de retorno también puede tener aire fresco. El objetivo es ajustar mejor parámetros como la temperatura y la humedad.

En términos generales, la unidad de aire fresco no soporta la carga de calor y humedad del área con aire acondicionado. Su función principal es suministrar aire fresco. Por supuesto, el estado ideal es que la temperatura y la humedad del aire de suministro sean constantes, por lo que la unidad de aire fresco generalmente controla la temperatura y la humedad del aire de suministro.



La unidad de aire acondicionado carga la carga de calor y humedad de la zona de aire acondicionado, desempeña un papel integral en el procesamiento del aire en la zona de aire acondicionado y, al mismo tiempo, garantiza una cierta cantidad de aire fresco. Las unidades de aire acondicionado suelen controlar principalmente la temperatura, la humedad y la calidad del aire del área de aire acondicionado, y el proceso de tratamiento del aire es generalmente complejo.



Las unidades de aire acondicionado son tecnológicamente más complejas en términos de tratamiento del aire que las unidades de aire fresco, por lo que las unidades de aire acondicionado se utilizan principalmente en grandes áreas públicas donde no se pueden instalar fancoils, mientras que las unidades de aire fresco se utilizan principalmente en espacios pequeños donde se instalan fancoils. . Tanto las unidades de aire acondicionado como las de aire fresco se utilizan e instalan habitualmente. Las unidades de aire fresco y las unidades de aire acondicionado son diferentes, pero pueden complementarse entre sí en función. Comfort 100 recomienda instalar unidades de aire fresco al mismo tiempo y luego instalar unidades fancoil separadas en cada habitación. De esta manera, podemos aprender de los puntos fuertes de cada uno y lograr resultados más cómodos y que ahorren más energía.





Principio de funcionamiento de la unidad de aire fresco:

La válvula reguladora eléctrica está interconectada con el ventilador para garantizar que la válvula de aire también esté cerrada al mismo tiempo que se corta la energía del ventilador. La válvula de control eléctrica también se puede vincular con el ventilador. Cuando el ventilador corta el suministro de energía, la válvula de control eléctrica se cierra.





El sistema de control de temperatura de la unidad de aire fresco consta de un controlador de temperatura integral proporcional, un sensor de temperatura instalado en el conducto de suministro de aire y una válvula reguladora eléctrica.





La función del controlador es transmitir la temperatura del aire de suministro detectada por el sensor de temperatura colocado en el conducto de suministro de aire al termostato para compararlo con la temperatura establecida por el controlador y, según los resultados del cálculo de PI, el termostato genera electricidad. ajustes. Válvula de una señal de encendido/apagado para mantener la temperatura del aire de suministro dentro del rango requerido.

Cuando el filtro está obstruido o excede el valor especificado, el interruptor de presión diferencial emite una señal de conmutación.





Cuando se requiere refrigeración, el termostato se coloca en modo de refrigeración. Cuando la temperatura medida por el sensor alcanza o es inferior a la temperatura establecida, el termostato envía una señal de cierre de la válvula a la válvula eléctrica y el contacto de cierre de la válvula eléctrica se conecta para cerrar la válvula. Si la temperatura medida no alcanza la temperatura establecida, el termostato envía una señal de apertura de la válvula a la válvula eléctrica y el contacto de apertura de la válvula eléctrica se conecta para abrir la válvula.





Cuando se requiere calefacción, el termostato se coloca en modo calefacción. Cuando la temperatura medida por el sensor alcanza o excede la temperatura establecida, el termostato envía una señal de cierre a la válvula eléctrica y el contacto de cierre de la válvula eléctrica se conecta para cerrar la válvula. . Si la temperatura medida no alcanza la temperatura establecida, el termostato envía una señal de apertura de la válvula a la válvula eléctrica y el contacto de apertura de la válvula eléctrica se conecta para abrir la válvula.





Cuando la temperatura del serpentín es demasiado baja, el interruptor anticongelante de baja temperatura emite una señal de conmutación y el ventilador deja de funcionar para evitar que el serpentín se congele y se agriete. El principio de funcionamiento de la unidad de aire fresco no es complicado en comparación con el del aire acondicionado central. La unidad de aire fresco se divide en unidad de aire fresco de flujo unidireccional, unidad de aire fresco de flujo bidireccional y unidad de aire fresco de intercambio de calor completo. Los principios de las dos primeras unidades de aire fresco son más simples, mientras que la unidad de aire fresco de intercambio de calor total tiene una temperatura que ahorra energía. El principio de funcionamiento del sistema de control es un poco más complicado.

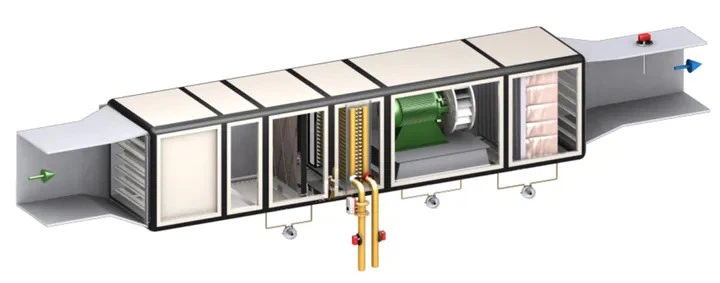

Sección funcional de la unidad de aire fresco:

La unidad de aire fresco tiene múltiples secciones funcionales, incluidas las siguientes:

Sección de filtración: se pueden seleccionar filtros gruesos, filtros medios, filtros de alta eficiencia, etc. según sea necesario, y se utilizan principalmente para capturar eficazmente partículas de polvo con diferentes diámetros.

1.Sección de enfriamiento de superficie: use un enfriador de superficie para enfriar y deshumidificar el aire fresco y controlar la temperatura y la humedad del aire de suministro.

Sección de humidificación: utilice humidificación por electrodo, humidificación por vapor, etc. para garantizar requisitos estrictos de humedad relativa.

Sección del ventilador: se puede seleccionar un ventilador centrífugo o un ventilador de flujo axial según las necesidades, y generalmente se utiliza un ventilador centrífugo.

Sección de esterilización: como la esterilización con lámpara ultravioleta. Las anteriores son secciones de tratamiento de aire convencionales, que pueden satisfacer los requisitos del cuerpo humano en cuanto a temperatura, humedad y limpieza del aire en habitaciones con aire acondicionado. Además, considerando la necesidad de ahorrar energía, además de las secciones funcionales anteriores, la unidad de aire fresco también puede estar equipada con una sección de recuperación de calor. La sección de recuperación de calor utiliza un dispositivo de recuperación de calor para recuperar el calor frío del aire de escape para preenfriar o precalentar el aire fresco. Esto permite la recuperación y utilización de energía.





Los pasos de selección para equipos de soplado de aire fresco son los siguientes:

1. Seleccione el tipo de ventilador de aire fresco según la configuración de instalación;

2. Al seleccionar el volumen y la presión del aire del equipo, el principio es que no deben ser inferiores a los valores de diseño;

3. Determinar las condiciones de diseño de capacidad de refrigeración y capacidad de calefacción;

4. En principio, una unidad de aire fresco sólo es responsable del volumen de aire fresco necesario en un piso.





Fallos operativos y operación segura de unidades de aire fresco:

Fallo de la unidad de aire fresco. La principal falla de la unidad de aire fresco es que el intercambiador de calor está congelado y agrietado. Un edificio utiliza un sistema de aire acondicionado VAV enfriador. Desde la construcción hasta la puesta en servicio y luego la puesta en funcionamiento, ocurrieron un total de 4 casos de accidentes por congelación y agrietamiento de unidades de aire fresco. En el número total de unidades de aire fresco del edificio, 15 unidades, la tasa de agrietamiento por escarcha llegó al 27%. Las razones incluyen principalmente los siguientes cuatro aspectos.





a) La tubería temporal suministra agua a la unidad de aire fresco sin enjuague.

Para cumplir con el plazo de construcción, a menudo se utilizan unidades de aire fresco como calefacción temporal. Sin embargo, debido a limitaciones de tiempo, no se lavó formalmente con agua todo el sistema de calefacción. Todas las tuberías de suministro y retorno de agua estaban conectadas mediante ramales debajo de la tubería principal. Como resultado, la suciedad de las tuberías se encontró en la unidad de aire fresco más cercana a la estación de intercambio de calor. El calentador de la unidad continúa acumulándose y el flujo de agua caliente continúa disminuyendo, lo que provoca que el calentador se congele y se agriete. Básicamente, la tubería de suministro de agua temporal no se lavó de acuerdo con las normas de construcción durante la construcción y se puso en uso a ciegas, lo que provocó que el calentador se congelara y se agrietara.





b) La posición de la válvula indicada por la válvula de control automático es incorrecta

La construcción de sistemas centralizados de control automático de aire acondicionado a menudo se retrasa y la depuración de sistemas de corriente débil a menudo comienza solo después de que el edificio se pone oficialmente en uso. La unidad de aire fresco podía funcionar normalmente antes de que se activara el sistema de control automático, pero se produjo un accidente por congelación después de que se activara. El accidente ocurrió durante la instalación y depuración del sistema de control automático del aire acondicionado en invierno. El mal funcionamiento durante la instalación provocó que la posición de indicación de apertura y cierre de la válvula de agua de la unidad de aire fresco fuera exactamente opuesta a la indicación de la computadora del sistema de control automático. El suministro de agua a la unidad de aire fresco estaba realmente en el estado de corte indicado por el sistema de control automático, provocando así un ACCIDENTE. Entonces, cuando baja la temperatura exterior. Cuando la temperatura es inferior a grados, el sistema de aire acondicionado debe mantenerse funcionando de manera estable tanto como sea posible. La instalación de control automático y la depuración del sistema de agua deben organizarse en otras temporadas para evitar accidentes causados ​​por errores de depuración.





c) Hay agua en el refrigerador de superficie cuando la unidad de aire fresco se apaga en invierno.

Después de que la unidad de aire fresco ubicada en el sótano se apagó en invierno, el enfriador de superficie sufrió un accidente por congelamiento y grietas, principalmente debido a la acumulación de agua en el enfriador de superficie de la unidad de aire fresco. Las posibles razones son las siguientes:

(a) La válvula de escape de aire no se abre cuando el enfriador de superficie drena el agua, por lo que no hay paso para que entre aire al enfriador de superficie. Por lo tanto, el agua del enfriador de superficie no se puede drenar por completo, lo que provoca el enfriamiento de la superficie de la unidad de aire fresco cuando la temperatura exterior baja en invierno. El recipiente se congeló y se resquebrajó.

(b) Dado que hay agua en las tuberías del sistema de agua fría y la unidad de aire fresco está ubicada más abajo que la tubería principal del sistema, si la válvula de la tubería de conexión no está bien cerrada, el agua se filtrará lentamente desde el suministro de agua fría. y tuberías de retorno al enfriador de superficie. Por lo tanto, a pesar de la operación de drenaje, aún pueden ocurrir accidentes por congelación y grietas.





d) El dispositivo automático de protección anticongelante de la unidad de aire fresco perdió el control cuando se ajustó manualmente el flujo del calentador.

La unidad de aire acondicionado de aire fresco debe garantizar el flujo de agua nominal cuando funciona en invierno. Si el flujo de agua del calentador es demasiado pequeño, provocará accidentes por congelación. Los parámetros de salida de aire de la unidad de aire fresco que sirve al piso estándar del edificio permanecen sin cambios, y el caudal de agua caliente en el calentador también permanece sin cambios. Por lo tanto, rara vez ocurren accidentes por congelación y grietas en este tipo de unidad de aire fresco. La unidad de aire fresco ubicada en el sótano sirve a la cocina subterránea y al restaurante del edificio. Dado que el escape de la cocina requiere una gran cantidad de aire acondicionado para complementar el aire, la unidad de aire fresco no solo debe realizar la función de pretratamiento de aire fresco exterior (mientras suministra aire interior), sino que también debe cumplir con los requisitos de ventilación interior. Es necesario ajustar la temperatura del aire.

En el clima frío intenso del invierno, la carga de aire acondicionado en el sótano es pequeña. Cuando el operador descubre que la temperatura ambiente es demasiado alta, está ansioso por bajar la temperatura y instantáneamente ajusta el caudal de agua del calentador de la unidad de aire fresco a muy bajo. En este momento, falla el dispositivo automático de protección anticongelante de la unidad de aire fresco. Si la temperatura exterior es inferior a 0 grados, el calentador puede congelarse y agrietarse.

La causa del accidente por congelación del intercambiador de calor de la unidad de aire fresco es la negligencia durante la construcción, puesta en servicio y operación, lo que debería atraer la atención del personal correspondiente. Adopte el enclavamiento del ventilador, la bomba de circulación y la válvula de aislamiento eléctrica, agregue calentadores eléctricos, ventiladores de servicio y otras instalaciones para evitar que el calentador de la unidad de aire fresco se congele y se agriete, y mejore las medidas técnicas para el funcionamiento seguro de la unidad de aire fresco en invierno. .





Recomendaciones para la operación segura de unidades de aire fresco:

Durante la construcción en invierno, el problema del anticongelante delfuncionamiento de la unidad de aire frescoDebe tomarse en serio y se debe prestar atención al anticongelante de todos los equipos y tuberías de aire acondicionado. Preste atención a la temperatura exterior al realizar pruebas de presión y lavado de tuberías. Después del lavado, el sistema debe ventilarse completamente sin dejar ningún riesgo de seguridad. La calefacción temporal con unidades de aire fresco también debe construirse y aceptarse según los procedimientos normales. Si no existen medidas de autocontrol y una gestión dedicada, se recomienda no utilizar equipos de aire acondicionado de aire fresco para calefacción temporal.





Establecer y mejorar el sistema de gestión de operaciones. Las unidades de aire fresco que se desactivan por la noche también deben utilizar un flujo de agua fijo o un termostato para controlar automáticamente la apertura de la válvula de agua, o un dispositivo de calefacción eléctrica para asegurar la temperatura del calentador de la unidad de aire fresco. Las unidades de aire fresco deben inspeccionarse periódicamente durante el funcionamiento en invierno para realizar un seguimiento de los cambios climáticos. No es aconsejable realizar la depuración y el mantenimiento del sistema de aire acondicionado en climas fríos para garantizar la seguridad del sistema de agua del aire acondicionado.





Al diseñar la unidad de aire fresco, se debe instalar un dispositivo eficaz de control de enclavamiento automático anticongelante. Cuando el ventilador está funcionando, primero se debe garantizar el flujo de agua nominal del calentador. Cuando la temperatura del agua es demasiado baja o el flujo de agua es demasiado pequeño, debe tener una función de alarma y apagar rápidamente el ventilador de suministro de aire y la compuerta aislante de entrada de aire fresco. Una unidad de aire fresco que no está equipada con medidas de protección completas es en realidad sólo un producto semiacabado. , no hay garantía de seguridad cuando se pone en funcionamiento en zonas frías en invierno y no puede estar "de servicio" a voluntad.
